基質輔助脈沖激光蒸發(MAPLE)是PLD的一種變體。這是由NRL集團新引入的技術，以促進某些功能有機材料的薄膜沉積。基于UV (5-6 eV)的傳統PLD技術中，光化學反應可能會惡化有機分子、聚合物等的功能。而在MAPLE中，通過將待沉積的有機物(或聚合物)與吸收激光波長的溶劑(基質)混合來制備特殊的靶。除了光學吸收外，在沉積條件下的高蒸氣壓是基質的先決條件。然后用液氮冷卻液體目標物，使其凍結為固體。激光輻射主要被目標的高揮發性、冷凍的溶劑(基質)分子吸收，這些分子隨后從固體目標中脫離，捕獲和帶走感興趣的有機分子。在它們向基片傳輸?shù)倪^程中，高揮發性的基質分子被抽走，將有機分子輸送到基片上沉積薄膜。它成功彌補了傳統 PLD的缺陷。
特點

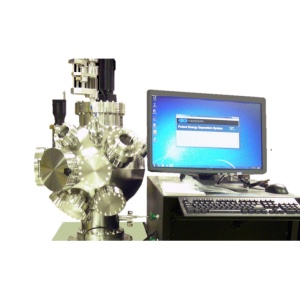

獨立的MAPLE PLD系統。
有機和聚合物薄膜的沉積。
在同一室的附加沉積源(可選):脈沖電子沉積(PED)、射頻/直流濺射和直流離子源。
負載鎖定基底階段。
與XPS分析系統集成，晶片就地從PLD系統轉移到分析系統
應用領域
脈沖激光沉積（Pulsed Laser Deposition）是一種用途廣泛的薄膜沉積技術。脈沖激光快速蒸發靶材，生成與靶材組成相同的薄膜。PLD 的獨特之處是能量源（脈沖激光）位于真空室的外面。這樣，在材料合成時，工作壓力的動態范圍很寬，達到10-10 Torr ~ 100 Torr。通過控制鍍膜壓力和溫度，可以合成一系列具有獨特功能的納米結構和納米顆粒。另外，PLD 是一種“ 數字” 技術，在納米尺度上進行工藝控制（?/pulse）。
? Neocera 在PLD 設備與工藝開發方面具有不可超越的經驗
? Pioneer 系列PLD 系統是全球研發領域最為廣泛使用的商業化系統
? Neocera 不僅為客戶提供最基本的PLD 系統，也提供完整的PLD 實驗室交鑰匙方案
技術參數 |
1. PLD真空室尺寸：12 " / 18”直徑(Pioneer 120-Advanced/ Pioneer 180 Models).
2. 襯底尺寸：最大直徑2“和/或多種1厘米x1厘米的樣品。
3. 襯底加熱：最高500℃，擁有可編程的加熱器。
4. 基底旋轉：20 RPM。軟件控制。
5. 目標階段：液氮冷卻；單目標階段為標準；多個目標(可選)
6. 真空裝夾：襯底負載制動
7. 工業廢氣：按要求處理氣體。50 - 100 SCCM mfc電池
8. 軟件：Windows 7/Labview 2013。
